Das Starrprofil ist ein teleskopierbares Profilsystem
für jede Menge Führungsaufgaben
Das Starrprofil findet u.a. Anwendung bei:
  • Höhenverstellungen
  • Aushubstationen
  • ergonomischen Arbeitstischen
  • Hubgeräten (z.B. Starrlift)
  • Linearachsen
  • Montagehilfen
Technische Daten
Material: Al Mg Si 0,5 F22
Zugfestigkeit: 220 N/mm²
E-Modul: 70000 N/mm²
Oberfläche: naturfarben eloxiert
Bezeichnung Starrteleskop 80×80
Stange 6m IDST 80
Trägheitsmoment (cm²)²
Widerstandsmoment cm³
Gewicht kg/m
Ix = 166,0    Iy = 166,0
Wx = 42,0    Wy = 42,0
G = 5,9

Gleitsteinsatz

für Starrteleskop
Verwendung

Gleitführung für das Teleskop besteht aus 16 Gleitsteinen und 32 Linsenkopfschrauben je Führung.

Justierung der Führung

Durch Anziehen der Schrauben wird der Gleitstein gewölbt, um die Maßabweichungen der Profilpaarungen zu kompensieren und die Führungen spielfrei einzustellen.

Profil Fmax Ma max

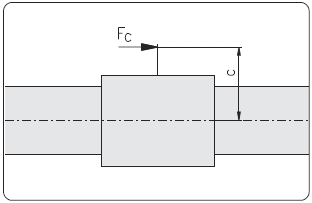

Ma=Faxa 		Mc max
Mc=Fcxc
120x120
160x160 		1.540 N
1.540 N 		80 Nm
160 Nm 		80 Nm
160 Nm
Bezeichnung Gewicht Bestell-Nr.
Gleiteinsatz gebohrt 2x4 mm (16 Stück) 16,4g/Stück IDST 001
Gleiteinsatz geschraubt inkl. Montage 16,4g/Stück IDST 122
